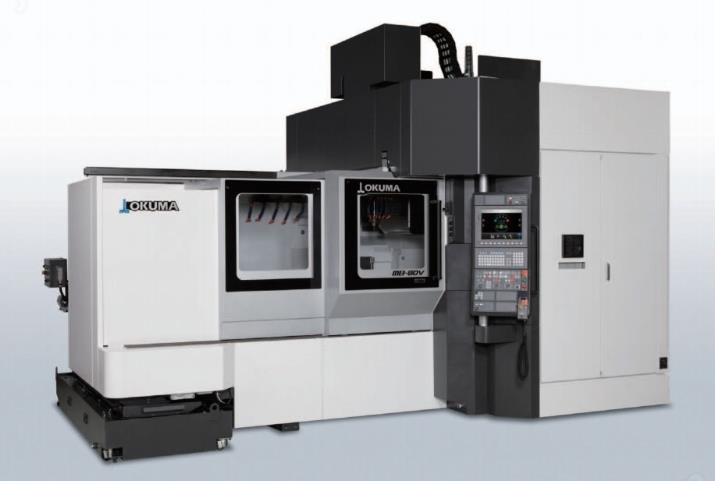

大隈立式加工中心（VMC）并非簡單的“數控銑床帶刀庫”，其核心定義是集成了高剛性機械結構、內置式主軸系統、閉環反饋控制與熱親和設計于一體的精密制造平臺。它通過一次裝夾完成銑、鉆、攻、鏜等多工序，是實現復雜零件高效高精度加工的關鍵裝備。理解其結構原理，是掌握現代數控技術的基礎。
一、核心定義：精度、效率與智能的集成體
大隈立式加工中心的本質特征在于“立式主軸布局”與“工序集中化”。主軸軸線垂直于工作臺，配合自動換刀裝置（ATC），實現了刀具與工件相對運動的精確控制。其核心競爭力不僅在于機械本體，更在于大隈自有的OSP數控系統與Thermo-Friendly Concept（熱親和概念），這使得它在長時間連續加工中能保持微米級的精度穩定性，區別于普通機床的單純位置控制。
二、主體結構：米漢納鑄鐵與剛性三角支撐
機床的床身、立柱與底座通常采用高牌號米漢納鑄鐵（Meehanite）整體鑄造，并經過有限元分析（FEA）優化筋格布局。這種材料具有較佳的阻尼特性和機械穩定性，能有效吸收切削振動。結構上多采用寬底座、箱型立柱的C型或橋式框架，形成穩固的三角支撐力學模型。X/Y/Z三軸導軌根據機型不同，采用高剛性直線滾動導軌（線軌）或硬軌布局。X/Y軸常采用四滑塊配置，Z軸則通過三滑塊或雙絲杠結構增強承載剛性，確保在30m/min以上的快速移動下仍保持定位精度。
三、動力核心：內置電機主軸與熱管理
主軸系統是加工中心的“心臟”。大隈主流機型摒棄了傳統的皮帶傳動，采用內置式伺服電機主軸（VAC Spindle），電機轉子直接安裝在主軸上，實現零傳動鏈誤差。這種結構傳動效率高達95%以上，支持0-15000rpm甚至更高的無級變速。主軸軸承普遍采用高精度陶瓷球軸承，配合油氣潤滑系統，在高速運轉時能有效抑制溫升。獨特的雙冷卻油套管設計，通過冷卻主軸殼體與軸承外圈，實現熱對稱控制，將熱變形對加工精度的影響降至最小。
四、進給與傳動：預拉伸絲杠與閉環反饋
三軸進給系統由高剛性滾珠絲杠和伺服電機驅動。絲杠兩端采用角接觸軸承組支撐，并在驅動端施加預拉伸力，以補償熱伸長帶來的精度損失。伺服電機通過聯軸器直接驅動絲杠，配合高分辨率的光柵尺或編碼器構成全閉環反饋系統。大隈OSP控制系統通過實時讀取光柵尺信號，與電機編碼器進行比對，直接補償機械傳動鏈的誤差，而非僅控制電機轉角，這是實現±0.002mm級重復定位精度的關鍵。
五、智能控制：OSP系統與輔助單元
OSP數控系統是大隈的“大腦”，其核心優勢在于五軸聯動控制能力與熱位移補償算法。系統通過嵌入床身與絲杠的溫度傳感器，實時監測機床各點的溫度變化，并自動計算熱伸長量進行軟件補償（如Z軸熱伸長補償）。輔助系統包括圓盤式或鏈?zhǔn)降稁欤ㄈ萘?0-120把），通過機械手實現秒級換刀；集中潤滑系統定時定量向?qū)к壟c絲杠供油；高壓冷卻系統（CTS）與自動排屑器則保障了長時間無人化運行的可靠性。
大隈立式加工中心的結構原理，本質上是將機械剛性、熱穩定性與數控智能深度融合的工程范例。從米漢納鑄鐵的減振基礎，到內置主軸的熱對稱設計，再到OSP系統的實時補償，每一個細節都指向同一個目標：在動態切削力與溫度變化中，守護加工精度的絕對穩定。
