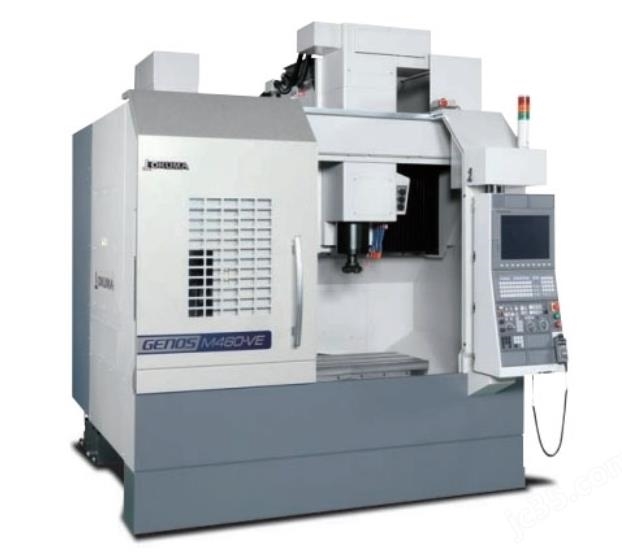

在精密制造領域，機床的剛性往往決定了加工效率與精度的天花板。當切削力作用于工件，若機床結構產生微米級的變形，便足以讓精密零件淪為廢品。大隈GENOS M460-VE/M560-V立式數控加工中心，正是通過其標志性的高剛性龍門結構，將“穩”字刻入基因，為現代工廠提供了兼顧高速與重載的加工解決方案。
該系列數控加工中心的核心設計理念在于“小量外伸”。與傳統的懸臂式結構不同，GENOS采用了龍門框架式布局，立柱與床身通過大跨距設計緊密連接，形成了穩固的三角形支撐。這種結構將主軸頭的外伸量控制在最小范圍，有效降低了切削力矩帶來的傾覆風險。配合經過有限元分析（FEA）優化的內部筋骨布局，整機在承受重切削載荷時，能夠將變形量抑制在極低水平，確保刀具在高速旋轉下依然保持穩定的切削軌跡。
傳動系統的剛性同樣不容忽視。X、Y、Z三軸均采用高剛性直線導軌與滾珠絲杠驅動。其中，X軸與Y軸的快速進給速度可達40m/min，Z軸為32m/min，這不僅縮短了空行程時間，更體現了絲杠預拉伸技術帶來的穩定性——在高速往復運動中，預拉伸力抵消了絲杠因溫升產生的熱伸長，保證了定位精度的長期一致性。
主軸作為動力的輸出端，其剛性直接決定了金屬去除率。GENOS系列標配BT40錐孔主軸，軸承內徑達φ70mm，提供了寬大的支撐面。在11/7.5kW（10分/連續）電機的驅動下，主軸即便在8000rpm甚至12000rpm（可選）的高速運轉下，也能保持極低的徑向跳動。這種“粗壯”的主軸設計，使得機床在面對模具鋼、不銹鋼等難加工材料時，能夠進行大切深、大進給的強力切削，而非僅僅局限于鋁合金的高速輕切削。
此外，工作臺的設計也體現了剛性思維。M560-V型號數控加工中心的工作臺尺寸為1300×560mm，最大承載重量達900kg。厚重的臺面與寬大的T型槽布局，確保了重型工件在高速移動或強力銑削時不會發生位移或振動。這種從地基到刀尖的全鏈路剛性保障，讓GENOS系列在汽車零部件、通用機械及精密模具加工中，展現出超越預期的生產性。
