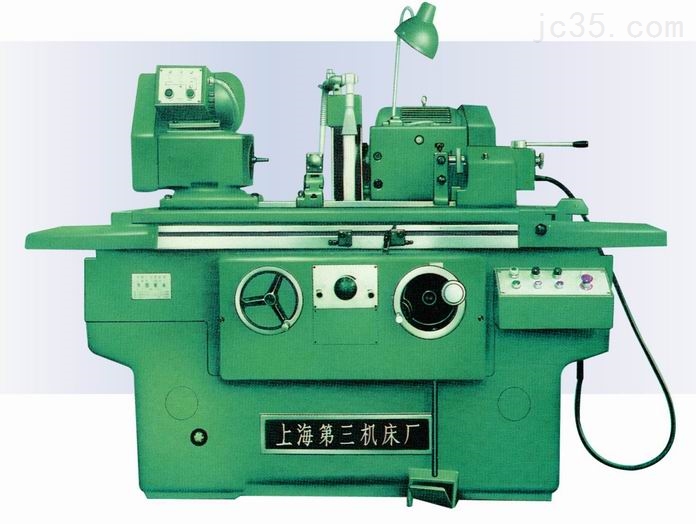

在精密機械加工領域，外圓磨床是實現軸類、套類及回轉體零件高精度表面加工的關鍵裝備。隨著數控技術的融入，精密數控外圓磨床在精度、效率與自動化程度上實現了顯著提升，成為航空航天、汽車、精密儀器等行業中的核心設備。以下從用途、工作原理、使用注意事項三個維度進行介紹。
一、核心用途：精密表面加工與尺寸保障
精密數控外圓磨床主要通過磨削方式，對工件的外圓柱面、圓錐面、端面及槽面進行精加工，核心作用在于修正工件的幾何形狀誤差與位置誤差，具體應用場景分為三類：
1.高精度零件精加工：用于處理對尺寸精度及表面粗糙度有嚴苛要求的零件，如精密軸承軸、液壓閥芯、模具芯軸、發動機曲軸等。其可將工件圓度誤差控制在極小范圍，表面粗糙度值可達Ra0.2μm以下，滿足精密制造的需求。
2.硬材料與淬硬件加工：適配經過淬火處理的合金鋼、硬質合金等難加工材料，以及各類高硬度金屬件。磨削過程可有效修正工件熱處理后的變形，確保最終零件的硬度與精度達標，是處理硬材料的優選加工工藝之一。
3.高效批量精密生產：通過數控系統實現加工過程的自動化與程序化，可穩定完成中批量乃至大批量的精密零件加工。通過優化磨削路徑與參數，在保障高精度的同時，提升生產效率，降低人工操作強度。
二、工作原理：數控驅動，精準磨削
精密數控外圓磨床以數控系統為核心，通過機械傳動與磨削運動的精準配合，實現對工件的精密加工，流程可拆解為三個關鍵環節：
1.運動系統協同：核心運動包含主運動與進給運動。主運動由砂輪高速旋轉提供，提供磨削所需的切削動力；進給運動則包括工件的圓周進給（旋轉）、縱向進給（往復移動）以及砂輪架的橫向進給（徑向切入）。數控系統精確控制各軸的運動速度、位移量與順序，替代傳統手動調節。
2.磨削過程實現：工件被頭架與尾座頂尖支撐或卡盤夾持，隨工件軸旋轉；砂輪在高速旋轉的同時，按預設軌跡緩慢接近工件。砂輪與工件接觸后，通過磨粒的切削、刻劃與滑擦作用，從工件表面切除多余金屬層，逐步達到設計的尺寸與形狀要求。
3.智能補償與監測：數控系統內置補償算法，可實時采集加工過程中的信號，對砂輪磨損、熱變形等誤差進行動態補償。部分機型配備在線測量裝置，實現加工尺寸的實時檢測與閉環控制，進一步提升加工精度的穩定性。
三、使用注意事項：規范操作，護具延壽
設備的穩定運行與加工質量，依賴于規范的操作與維護，核心注意事項主要包括以下四方面：
1.開機前安全檢查
-檢查各防護門是否關閉，砂輪、夾具等關鍵部件的緊固狀態是否可靠，杜絕松動隱患。
-確認潤滑系統、冷卻系統運行正常，確保導軌、軸承得到充分潤滑，冷卻液循環暢通。
-檢查急停按鈕、安全光柵等安全裝置是否靈敏有效，確認數控系統無報警信息。
2.裝夾與對刀規范
-工件裝夾需保證定位基準準確，頂尖支撐力度適中，避免因裝夾過緊導致工件變形，或過松引發加工振動。
-砂輪安裝前需進行靜平衡檢測，更換新砂輪后必須重新平衡；對刀過程需精準，確保砂輪與工件的相對位置無誤。
3.磨削參數合理設定
-根據工件材質、硬度及加工階段，合理選擇砂輪速度、工件轉速與進給量。粗磨階段可適當提高效率，精磨階段則需降低參數以保障表面質量。
-避免在砂輪未達到穩定轉速時進行磨削，同時防止干磨，需及時開啟冷卻液，降低磨削熱對工件精度與砂輪壽命的影響。
4.日常維護與停機管理
-加工結束后，及時清理導軌、工作臺及床身上的鐵屑與冷卻液殘渣，防止銹蝕與卡滯。
-定期檢查并補充潤滑油、冷卻液，定期校準數控系統坐標與機床精度。
-長期停機時，需對砂輪、導軌等關鍵部件進行防銹處理，重新啟用前務必檢查各部件狀態并空機試運行。
精密數控外圓磨床憑借其高精度與高效能，成為現代精密制造的基石。嚴格遵循操作規范與維護準則，方能充分發揮其設備性能，為各類零件的加工提供堅實保障。
